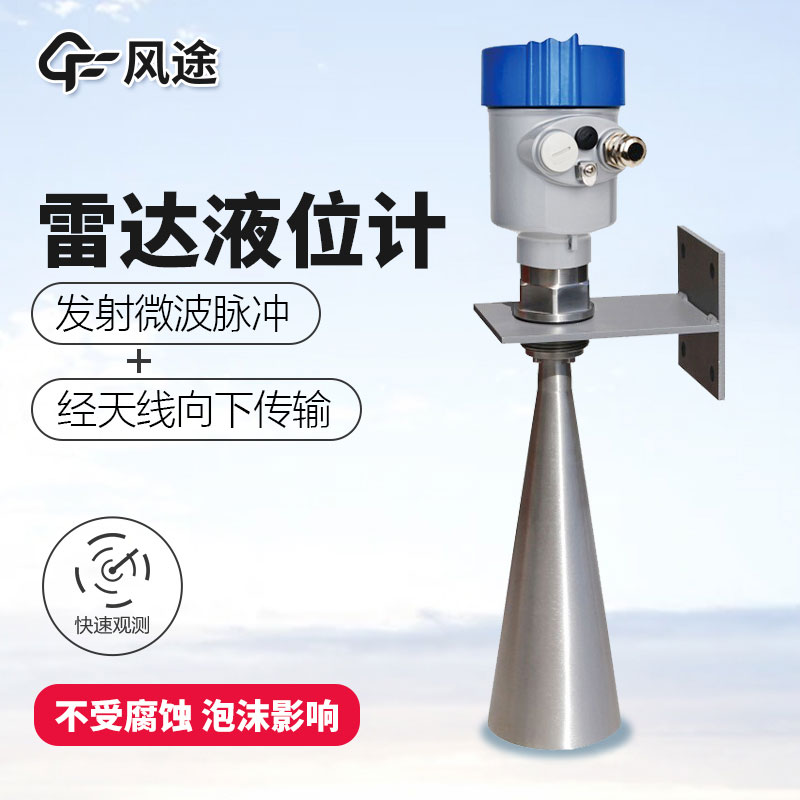

高頻雷達料位計的工作原理

高頻雷達料位計的工作原理：

調頻連續波雷達探測物位計一般原理是雷達向罐頂輻射電磁波，電磁波遇到介質反射時由雷達接收到，收發信號間頻率差δ f和介質表面距離R呈一定比例關系：R=c（速度）×δ f（頻率差）×2（調頻斜率）×K。由于光速C及調頻斜率K都是已知的，所以估計頻率差δ f就可以求得雷達安裝地點料面距離R,然后由已知罐體總高并扣除雷達與料面之間空間距離即空高就可以求得料位高度。

技術參數

應用：耐溫、耐壓、輕微腐蝕的液體

測量范圍：30米

過程連接：螺紋、法蘭

介質溫度：-40～250℃

過程壓力：-0.1～4.0MPa

精度：±3mm

防護等級：IP67

頻率范圍：26GHz

防爆等級：ExiaⅡC T6 Ga/Exd ia IIC T6 Gb

信號輸出：4...20mA/HART(兩線/四線)RS485/Mod bus
